BEMS

건물에너지관리시스템

Building Energy Management System

조달우수제품
지정번호 2014220
GS인증
인증번호 11-0217
에너지 운영 데이터는 아직도 정확하게 수집되고 있지 않습니다.
에너지, 보는만큼 줄 일 수 있습니다.

우리나라는 최근 몇년간 심각한 전력난을 경험하고 있으며, 수요관리정책에 따라 민간은 물론 국가적 차원에서 전력사용량을 줄이기 위한 대책을 마련하고 있습니다. 이제 에너지 관리는 선택이 아니라 필수입니다. 이에 국가 전체 에너지 사용량의 상당부분을 차지하는 건물에너지를 관리하고 줄이는 것이 점차 중요한 이슈가 되었고 BEMS도입이 의무화 되었습니다.

BEMS(Building Energy Management System)은 건축물의 쾌적한 실내환경 유지와 효율적인 에너지 관리를 위하여 에너지 사용 내역을 모니터링 하여 최적화된 건축물 에너지 관리방안을 제공하는 계측·제어 관리·운영 등이 통합된 시스템입니다.

wooriBEMS는 기존의 모니터링 위주의 BEMS에서 시뮬레이션을 통한 예측 BEMS, 기계학습을 통한 패턴 분석, 그리고 자동화된 최적제어 기능을 포함한 AI기반의 빌딩에너지관리시스템으로 진화 하였습니다

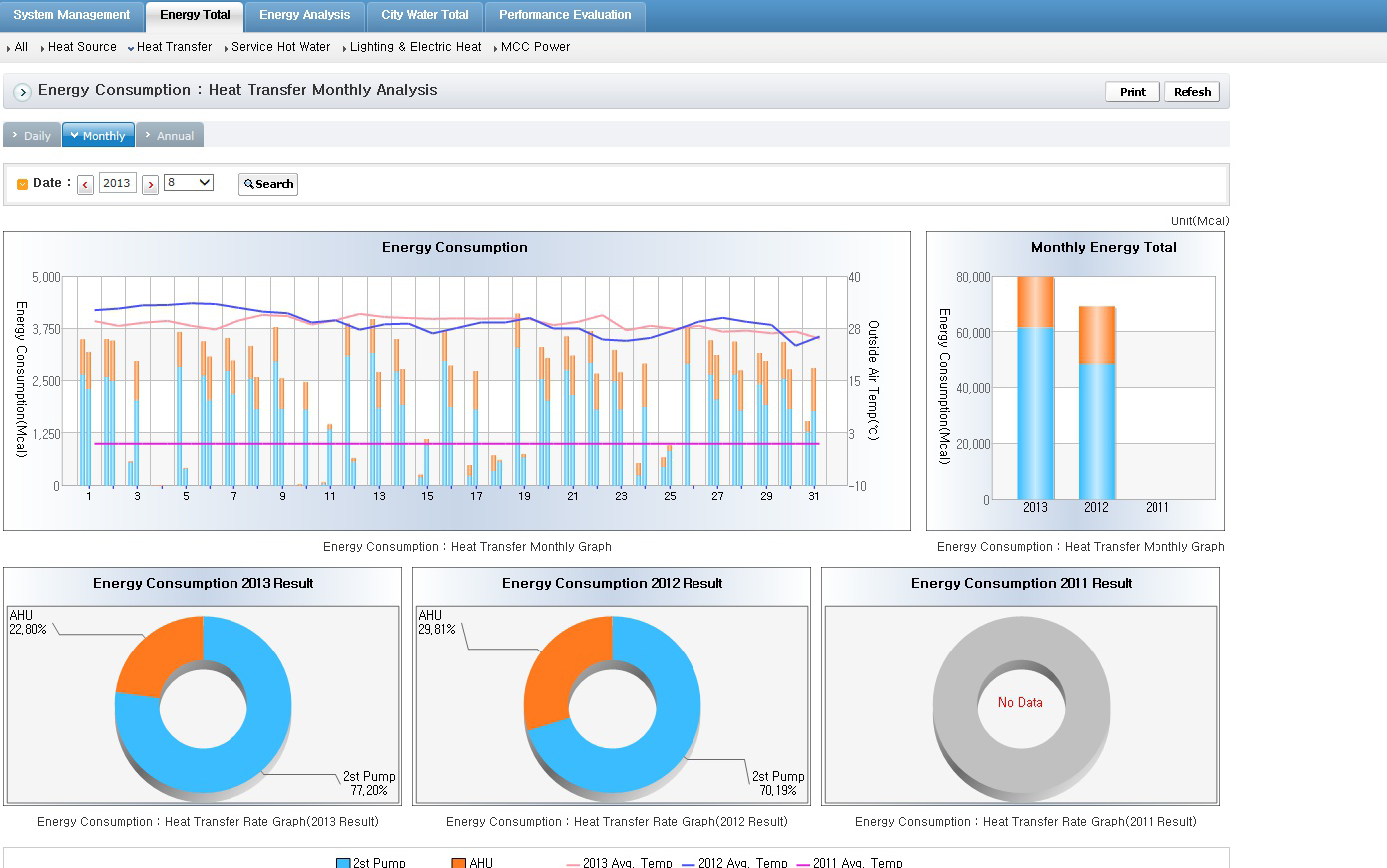

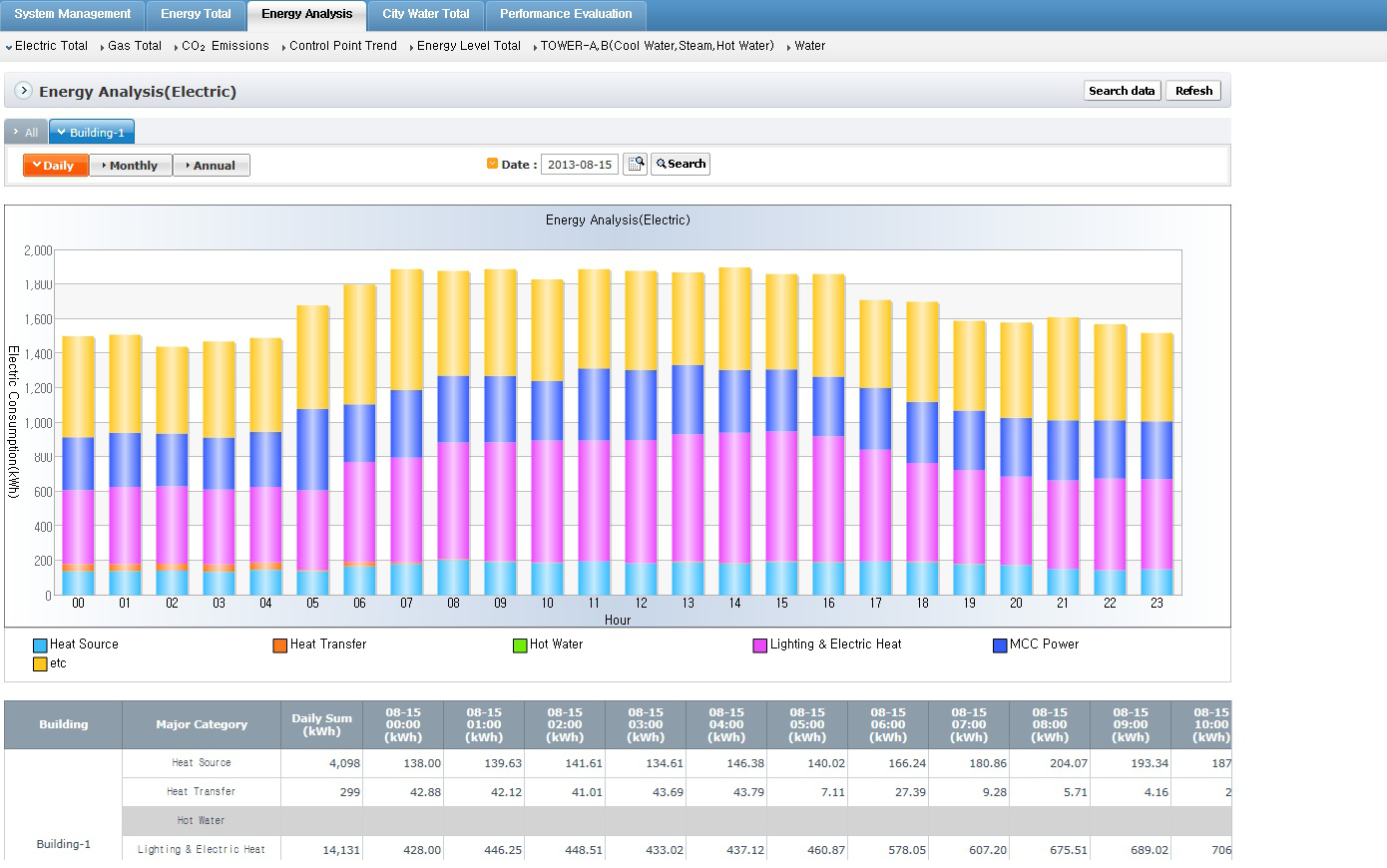

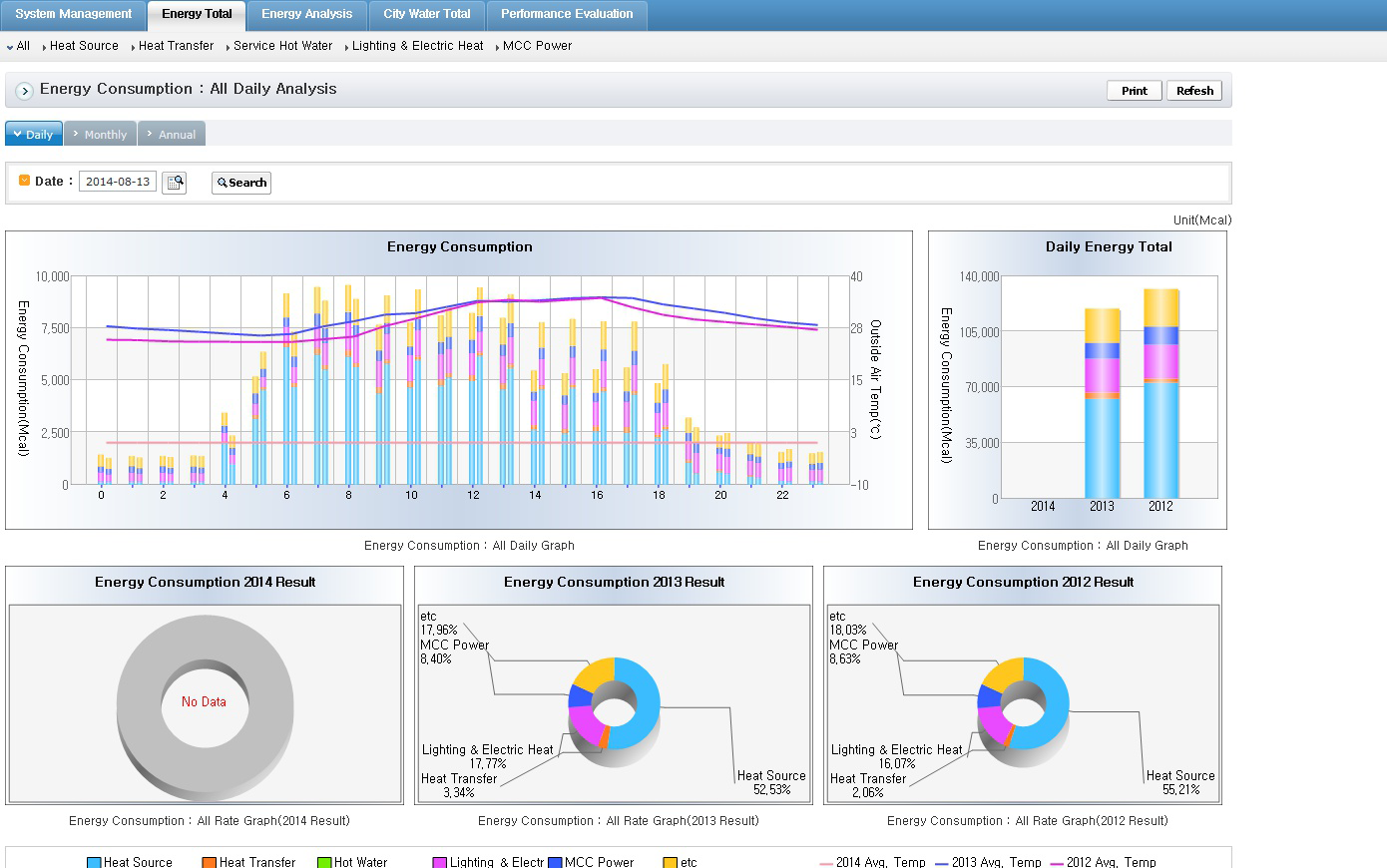

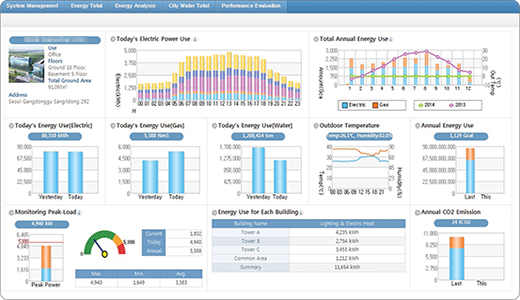

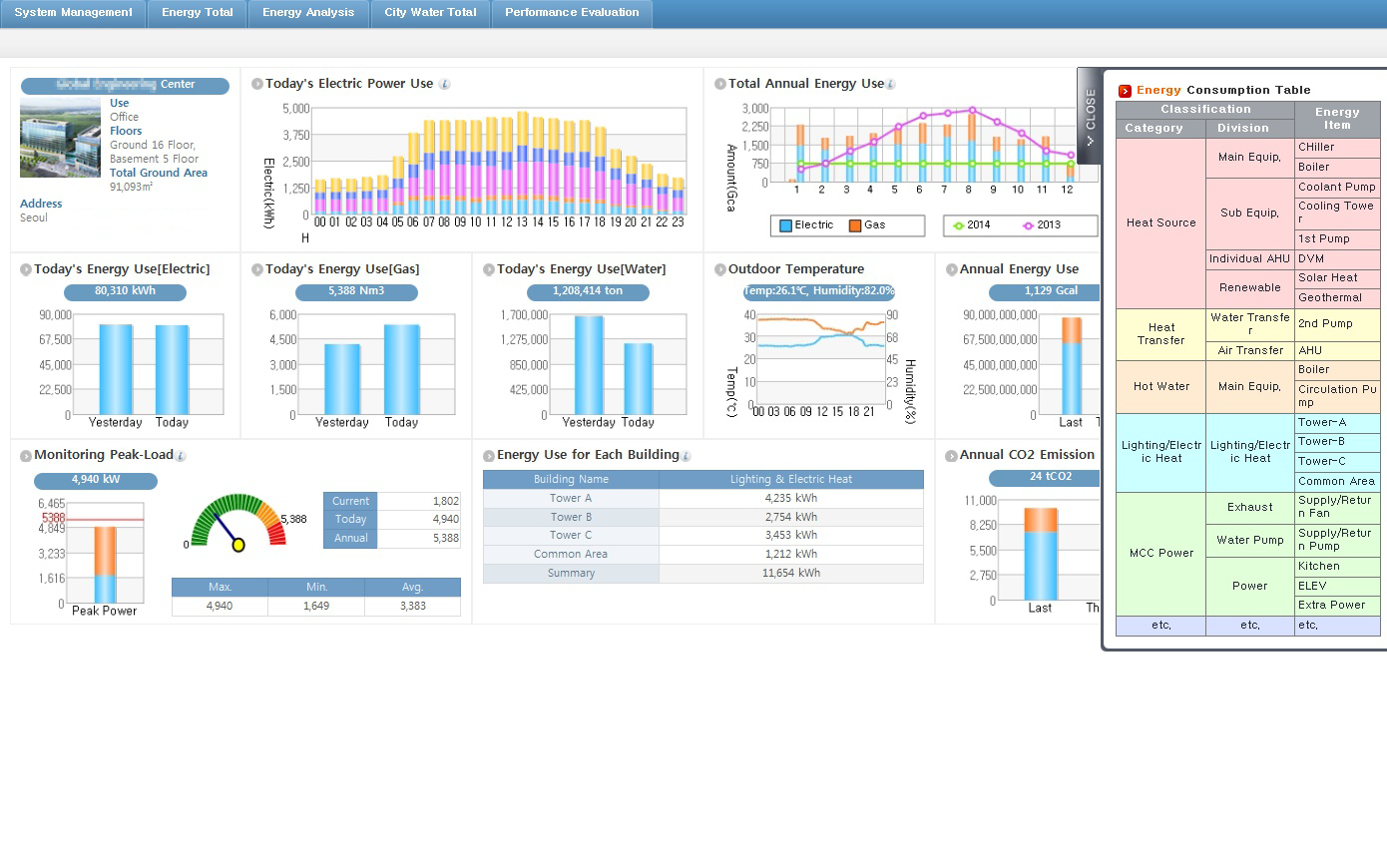

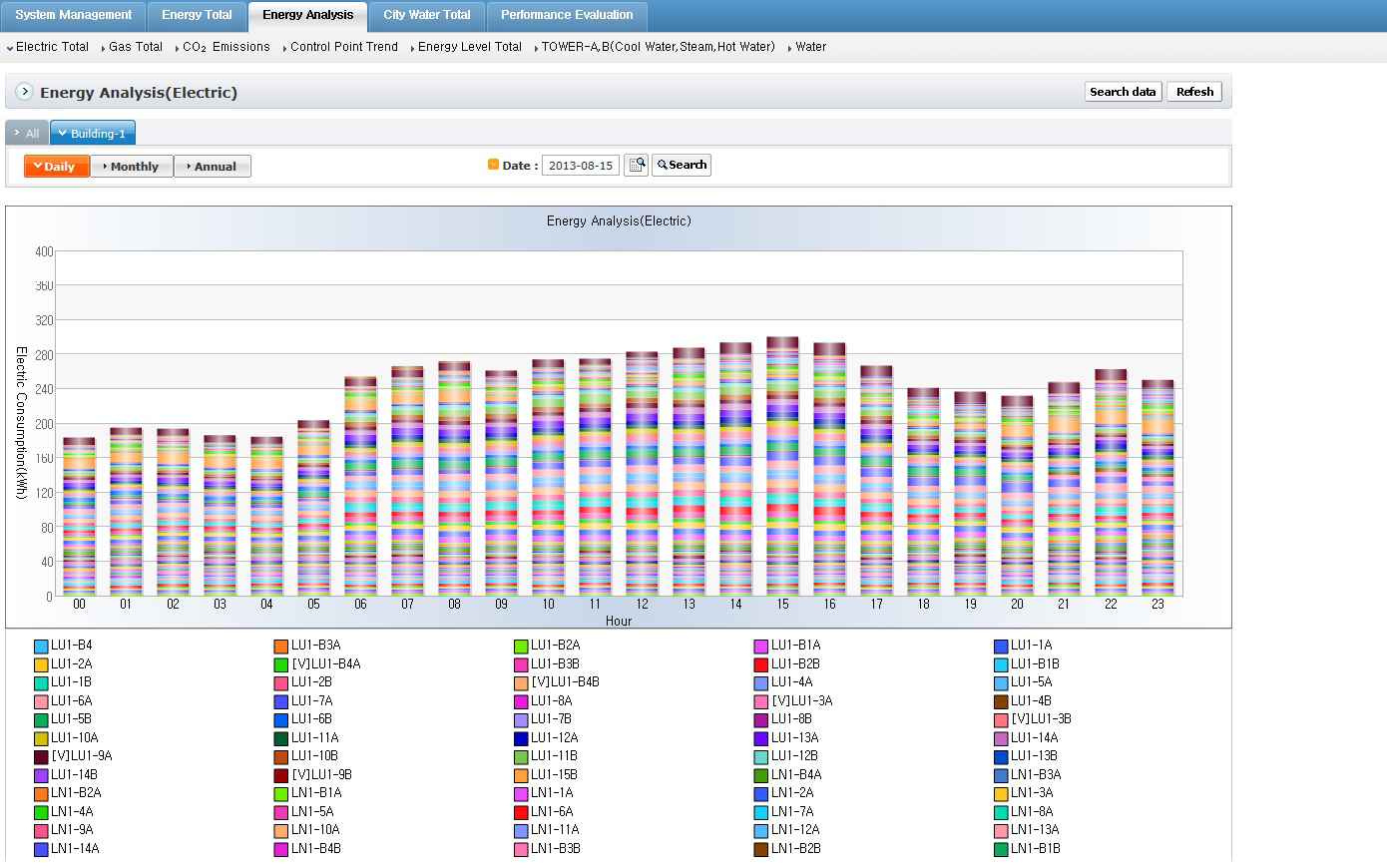

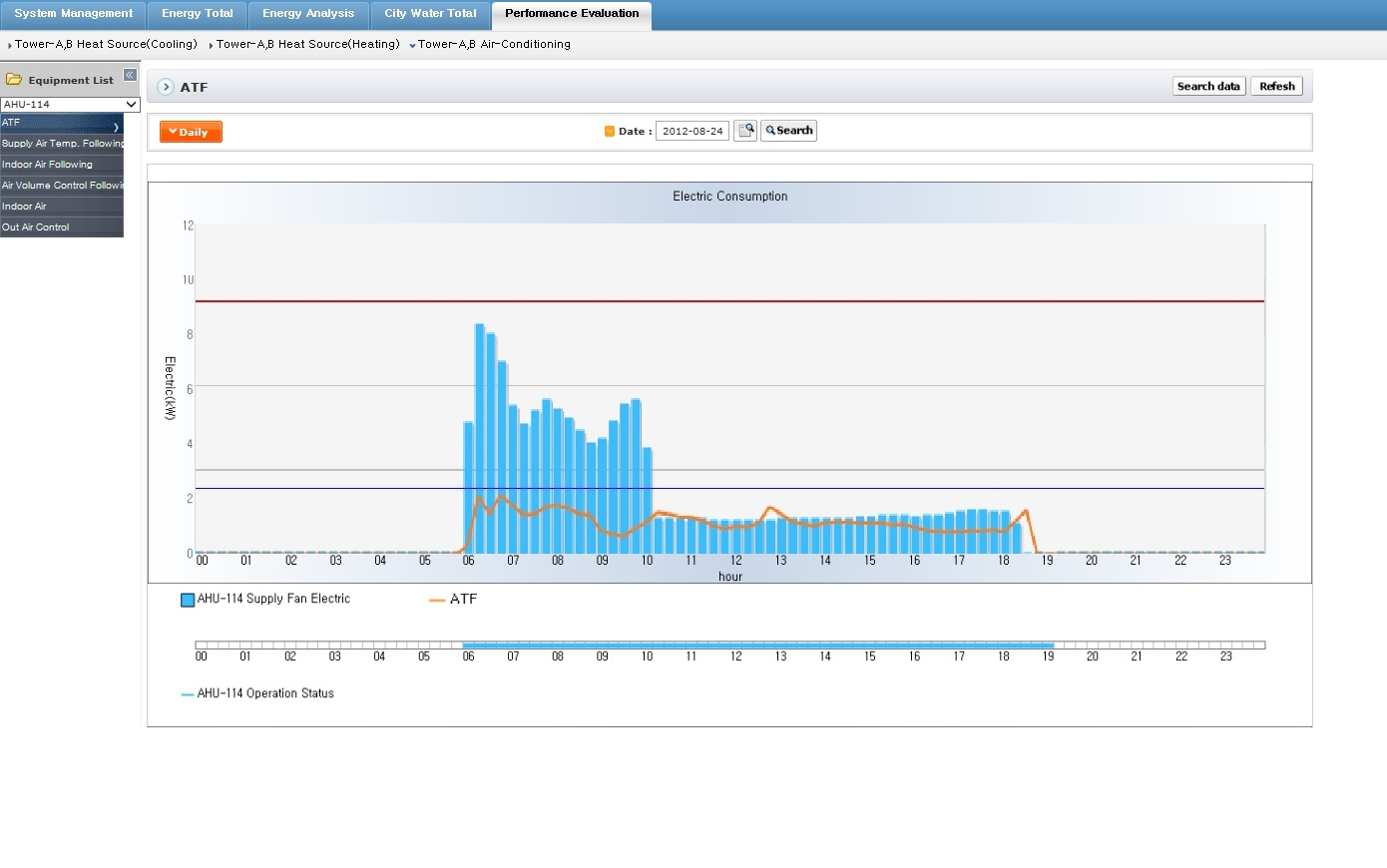

주요화면

주요기능

운영자와 사용자의 경험을 바탕으로 한 시스템 기능 구성

  • 에너지 사용량 관리
  • 장비 성능 및 효율분석
  • FDD (고장진단)
  • 시뮬레이션 기능
  • 3D 가시화 뷰어
  • 보고서 기능

기대효과

  • 에너지 비용 절감
  • 데이터 분석에 기반한 에너지 절감운영 효율성 증대
  • 빌딩의 가치 증대

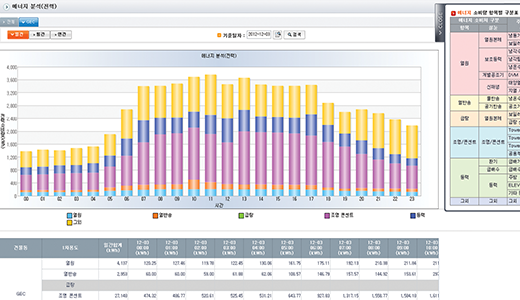

에너지 사용량 관리

실시간으로 수집된 에너지 사용량 정보를 파악하고 그 추이를 분석하여 에너지 절감을 가능하게 합니다.

  • BEMS KS 1800-1 기능표준 규격
    • 데이터 수집 및 표시
    • 정보감시
    • 데이터 조회
    • 에너지 소비현황 분석
    • 실내외 환경정보 제공
  • 실시간 에너지 사용량 모니터링
    • 실시간 에너지 사용량 데이터의 수집, 저장 및 시각화
    • 일, 월, 년별 에너지 사용량 수집 및 조회
    • 용도별, 수요처별, 일,월,년별 수집 및 조회
    • CO2배출량 조회
    •
  • 에너지 사용량 추이분석
    • 에너지 사용량 추이분석을 통한 사용량 예측
    • 기온 및 에너지 소비패턴 분석을 통한 사용량 예측
    •
    •
    •
  • 전력 수요(Demand)
    • 기상청, 한전 Open API를 통한 외부데이터 연동
    • 전력 트렌드 분석을 통한 전력 Demand 예측
    • Peak 제어 운영 관리에 전력요금폭탄 및 정복전 예방
    • 최대수요 억제, 기저부하 증대, 최대부하 이전 등 합리적 처리
    •

장비 성능 및 효율분석

장비의 성능 평가를 통해 장비의 고장 및 이상징후를 조기에 발견하여 장비 운영의 효율성을 향상시킬 수 있습니다.

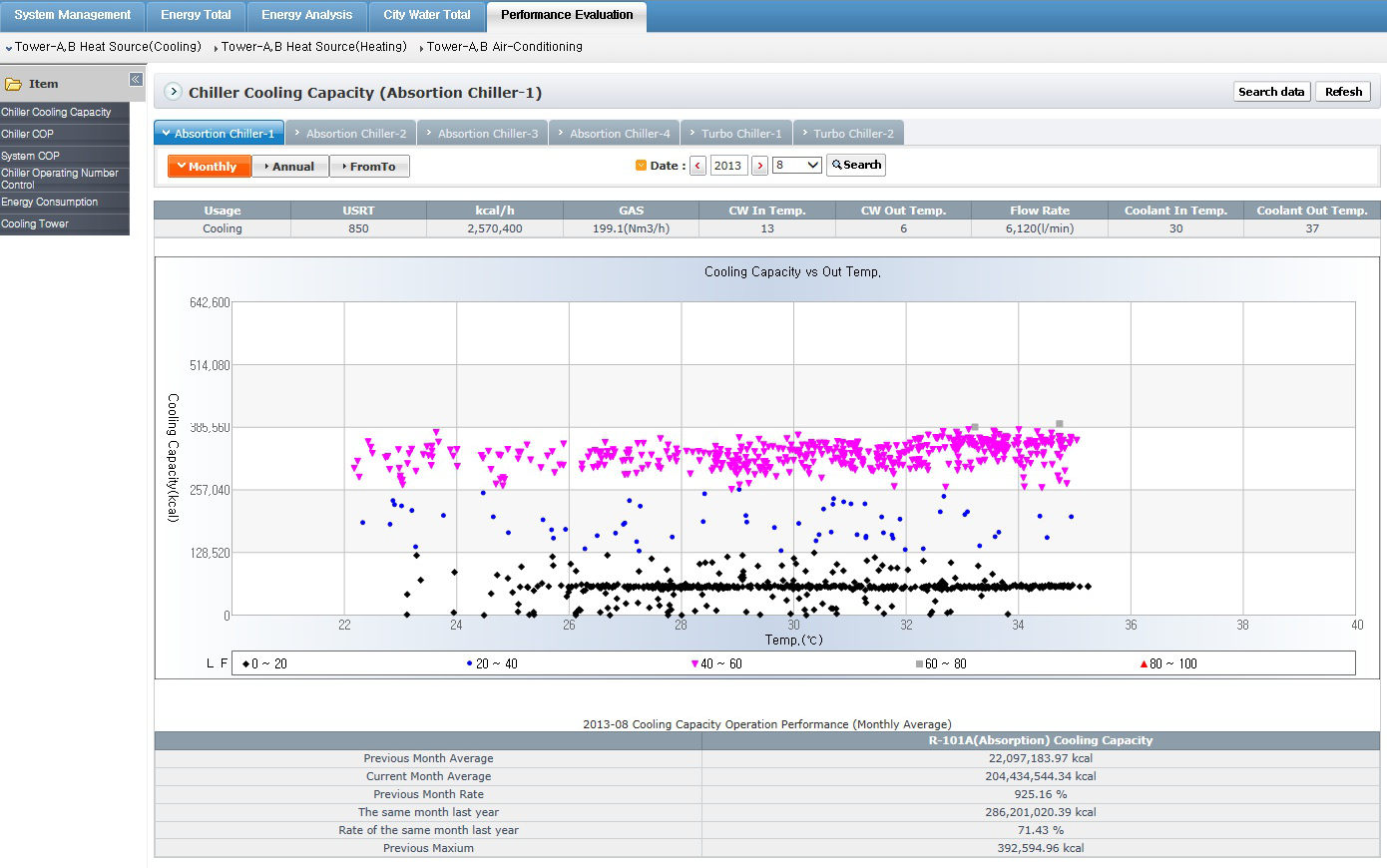

실시간 장비 성능 및 효율분석
  • 분석을 통한 소비량의 가감률 평가
  • 탄소배출량 예측 및 분석
  • 열원,반송장비 사용량 분석
  • 장비 계통별 효율 분석
  • 실내환경 효율분석
  • 실내 쾌적성 평가
  • 열원 장비 효율분석 및 평가
  • 열반송 장비 효율분석 및 평가

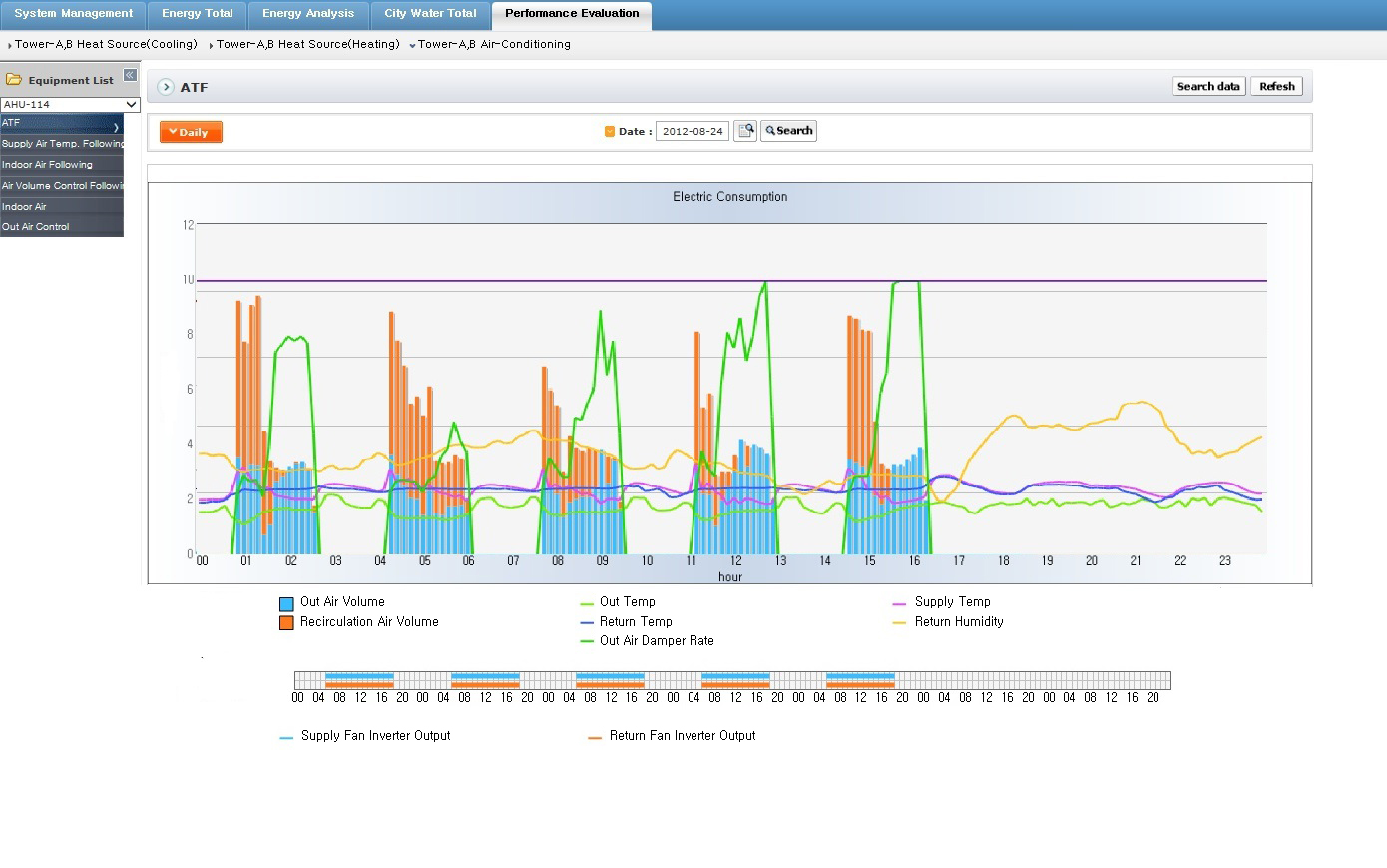

  • 공조설비 효율분석 및 평가
장비 성능 진단 및 운영 개선
  • 장비 성능 평가를 통한 이상징후 감지
  • 장비 성능 지표의 트렌드 분석

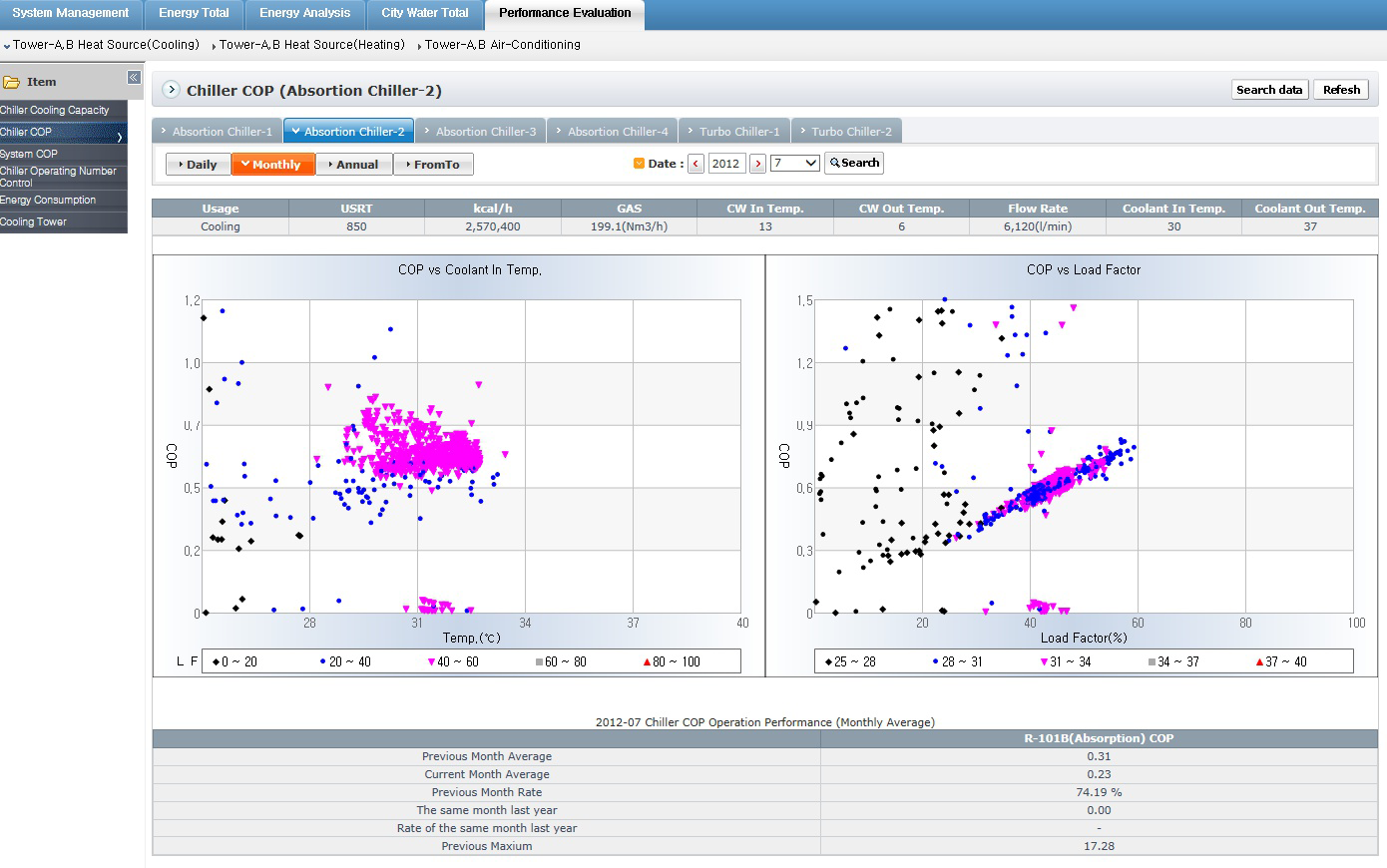

  • 장비 성능 저하 조기 감지 활용 (COP.냉동기 성능 계수)
  • 효과적인 의사결정 지원
  •
  •
  •
  •
  •

FDD (Fault Detection Diagnosis.고장검출 및 진단) 기능

장비 운영상태에 따른 규칙 기반으로 한 분석을 통해 결함의 원인을 초기에 검출하거나 방지하여 부적절한 운전과 고장으로 인해 발생될 수 있는 에너지 낭비, 환경 저해, 부품의 손상 등을 막을 수 있어 시스템을 최적으로 유지시킬 수 있습니다.

FDD 개발특징
  • IEA ANNEX 25, NISTIR 7365 기준으로 국내 실정에 맞는 FDD 기술 개발
  • 열원 및 공조 장비의 범용적이고 표준화된 설비 시스템 구성
  • 센서의 오류검증을 위해, 각 센서 별 Fault의 이중화 구축
  • 고장의 발견에 적합하고, 고장의 원인이나 위치를 찾아내는데 유리한 Bottom-up 방식 적용

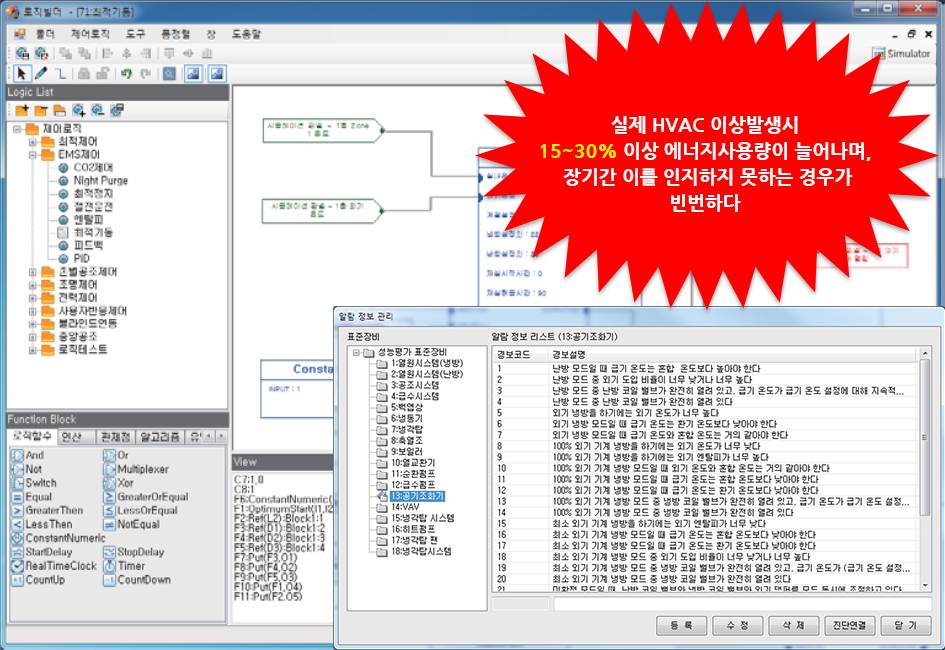

FDD(고장진단)설정
  • 규칙기반(Rule-Based)을 중점으로 한 고장진단 기술
  • 전문가 진단 규칙을 이용
  • 장비 및 센서의 동작지수와 결정치 사이의 관계인 규칙을 이용
  • 설비의 제어방법과 허용범위에 대한 진단 규칙
  • 로직빌더를 통한 오류감지 Rull set 설정

통합 3D view 환경 구현

건물 내 장비 별 위치에 모델링 오브젝트를 배치하여 장비를 표현하여 고도의 전문가가 아니여도 BEMS를 운영할 수 있도록 하였습니다.

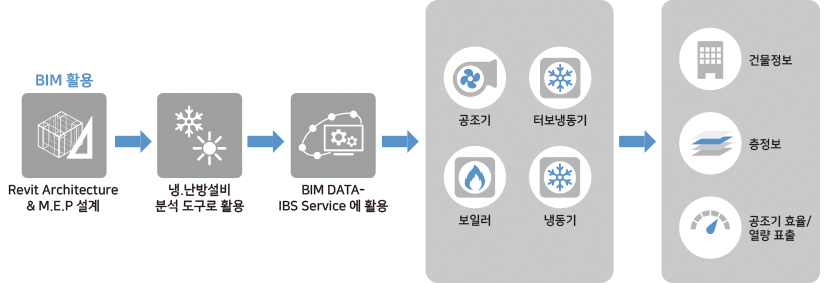

BIM 기반의 3D 데이터 활용
  • BIM 설계데이터를 기반으로 3D 모델 데이터를 생성
  • 생성된 3D 기준으로 건물 재질 및 설비 배치 가공하여 표현
  • 3D Bim 설계 자료 제공 필요

3D HMI 모니터링
  • 3D UI 제공으로 업무 효율 향상
  • 3차원 공간모델을 가시화 하여 직관적인 시설운영관리 가능
  • 건물, 층,주요실, 주요 장비 3D 표출

3D HMI 제어 연계
  • 3D UI 제공으로 업무 효율 향상
  • 공간기반으로 다양한 서비스 기계설비, 조명, 전력제어 연계

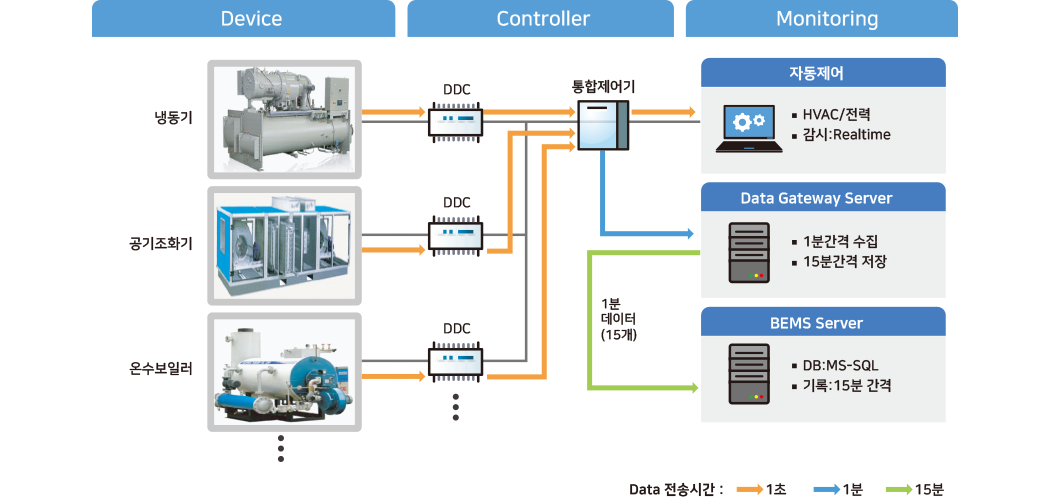

BEMS 데이터 처리방식

다운로드

FAQ

  • 데이터가 없습니다.

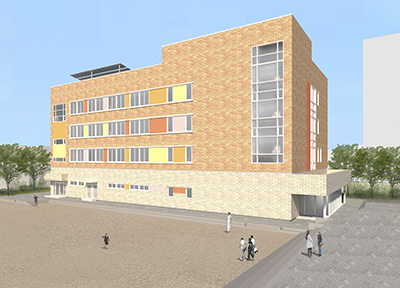

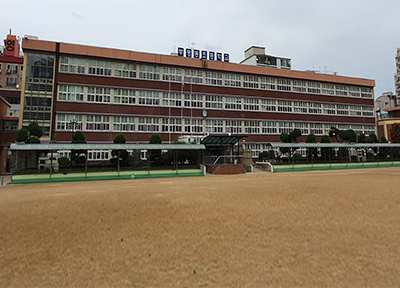

구축사례
